工作原理
气动式真空上料机是利用压缩空气通过真空发生器产生高真空实现对物料的输送，不需要机械式真空泵，具有结构简单、体积小、免维修、噪音低、控制方便、消除物料静电和符合GMP要求等优点。真空发生器产生的高真空，使被输送的物料杜绝了分层现象，保证了混合物料成份的均一性，是压片机、胶囊填充机、干法制粒机、包装机、粉碎机、振动筛等机械自动上料的首选设备。

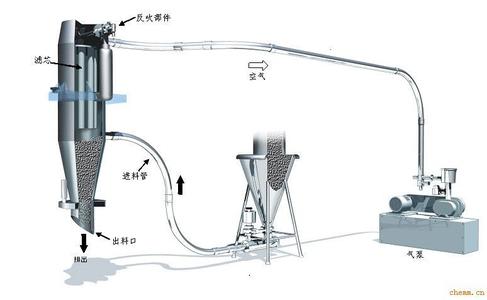

当压缩空气供给真空发生器时，真空发生器就产生负压形成真空气流，物料被吸入吸料咀，形成物气流，经过吸料管到达上料机的料仓内。过滤器把物料与空气彻底分离，当物料装满料仓时，控制器会自动切断气源，真空发生器停止工作，同时料仓门自动开启，物料落到设备的料斗中。与此同时，压缩空气通过脉冲反吹阀自动清洗过滤器。等到时间到或料位传感器发出上料信号时，自动启动上料机。
结构特点

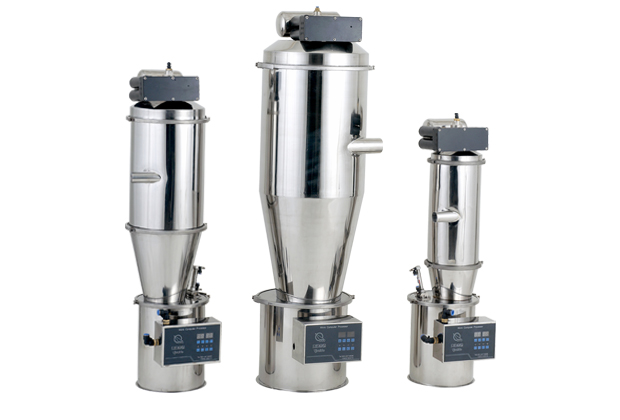

1.气动泵真空加料机采用压缩空气做为动力源，它驱动射频真空发生器产生负压即真空，以实现对物料的输送，
2.这种真空加料机具有体积小，结构简单，易于维护，控制系统操作方便。
3.同时该设备有效的防止物料静电，它相比电动泵真空加料机具有噪音低的优点，它形成的真空即负压较高使被输送的物料杜绝了分层现象，

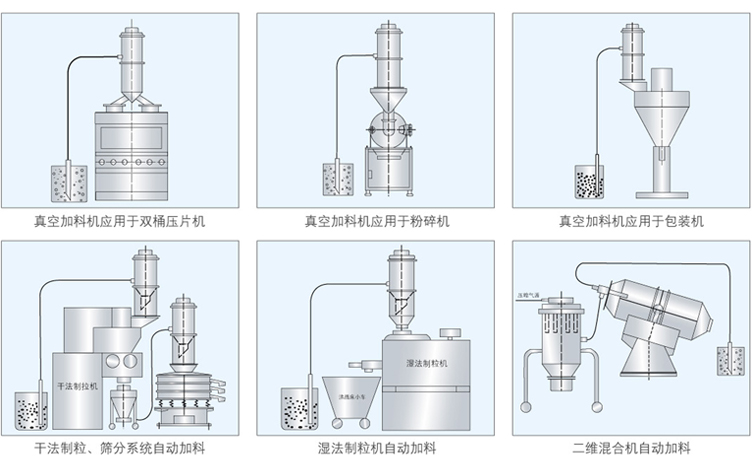

4.这样混合后的物料均匀性得到了保证，是制药行业压片机、胶囊填充机、干法制粒机、包装机、粉碎机、振动筛等设备的自动上料之首选设备，符合GMP要求。

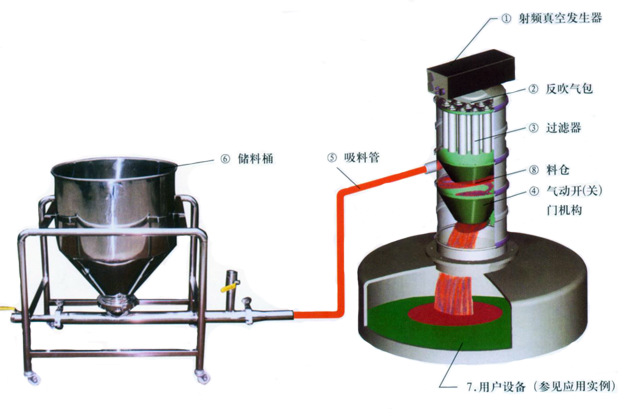

真空加料机（气动泵）
（1）射频发生器产生真空即负压，这样真空加料机将通过吸料管
（2）从储料桶
（3）中将物料吸入料仓
（4）内，再经过过滤器
（5）将气物分离，上料时间由控制器决定，吸料结束，气动开门机构
（6）将门打开将物料放入相关的设备中，反吹装置将反吹吸附在过滤器上的粉末，将粉末清除掉，然后再关闭放料门

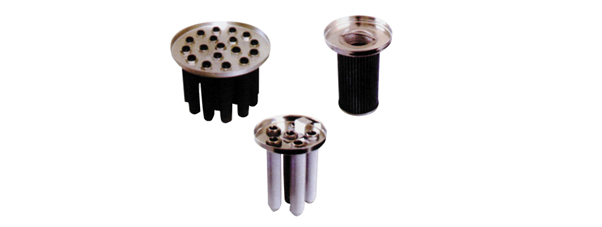

过滤器
１、钛棒滤芯２、 PE过滤器 ３、不锈钢过滤器４、 聚四氟乙烯隔膜 ５、纸质滤芯，附防静电滤纸

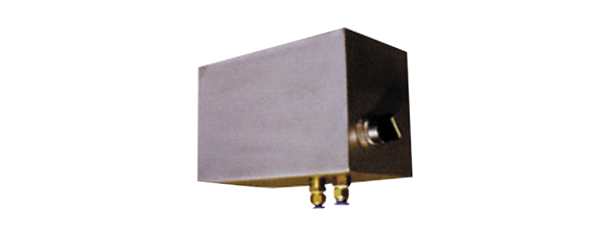

气动控制系统：
纯气动控制系统不用电，控制盒不用托带电源线，这样可在离电源较远的地方或是防爆场所使用。 气动控制定时器可以应用于所有的气动加料机。控制器具有延时功能，它能够控制开关门机构，使气动加料机自动完成上料、放料、自动循环过程，满足各种设备的加料。控制盒有压缩气源开关，将气源开关打开真空输送系统，上料和放料时间在2-30秒之间可调，在放料时反吹装置同时清理过滤器上的粉尘，以备下一个循环的开始。
主要技术参数：
|
型号 |
输送量（Kg/h）
|
耗气量（升/分钟）
|
供气压力Mpa
|
外形尺寸
|
|
JX-100
|
480
|
225~282
|
0.4-0.6
|
∮180×580
|
|
JX-200
|
850
|
600~750
|
0.4-0.6
|
∮180×800
|
|
JX-400
|
1800
|
1200~1504
|
0.4-0.6
|
∮260×580
|
|
JX-600
|
5500
|
1800~2256
|
0.4-0.6
|
∮260×800
|
|
JX-800
|
6300
|
2400~3000
|
0.4-0.6
|
∮360×980
|
|
JX-1000
|
9200
|
3600~4512
|
0.4-0.6
|
∮360×1250
|
