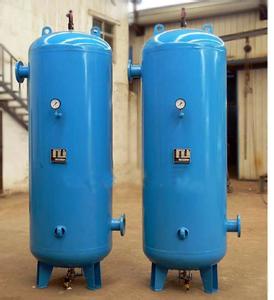

真空引水罐

一、    工作原理

    使用前将真空罐充满水，当罐内的水被水泵吸出，罐内产生负压，

由于大气压的作用，蓄水池中的水通过吸水管进入真空罐，并通过水泵

源源不断的供水。

二、    特点及使用范围

    真空引水罐适用于无自吸功能的下吸式水泵（水位低于水泵），

真空引水罐设计先进、结构独特、真空度高、适用性强，

从而保证了水泵较高的工作效率，解决了用底阀维修困难、容易堵塞

而用真空泵成本高的问题，是替代底阀、真空泵引水的最佳选择。特

别适用于造纸厂抽送含有纤维易堵塞底阀的液体及石油化工等行业抽

送水质较差的场合。

三、    使用方法

1、         按下图2要求连接好吸水管、真空罐、水泵。

2、         打开罐上方的法兰盲板，将清水注入罐子内，打开侧面的溢水

                     阀，待溢水阀流出水后关闭，停止供水，盖好法兰盲板并紧固，

     不得漏气。

3、       确认无漏水后，即可起动水泵，投入正常使用。

4、         对于有泄漏的填料密封水泵，且停泵时间较长，罐内的水会泄

     漏到较低的水位。这种情况可以将罐上方的注水口与水泵出水

     管相连接，利用系统内的水给真空罐补水或直接向罐内加水。

5、         将真空罐上安装电接点式真空表，并与起动柜相连，通过控制

     真空度范围，避免水泵缺水运行。

四、    选型方法

1、         水泵中心距水面的垂直距离；

2、         真空罐安装位置与畜水池之间的距离（距离越近越好）；

3、         水泵的吸程或水泵的必需汽蚀余量（水泵说明书中有这一参数）；

4、         畜水池的容量（长宽高）。

技术参数:
